1、 测斜管的埋设：

1用全站仪测定观测断面的中心里程及埋设方向。

2在路基填筑过程中，当路堤填筑高度高于埋管位置30㎝的填土压实以后，在垂直线路方向开挖出宽20㎝，

深30㎝的沟槽，整平槽底并在沟底铺设一层5～10㎝厚的细砂。

3在铺设测斜管时应逐节对口连接成一根，每侧要伸出路基坡脚2m，为防止测斜管被损坏，管头两端用C20

混凝土浇筑保护井，井壁厚30㎝，井内断面尺寸90㎝×120㎝，井深100㎝。

4测斜管连接时要特别注意导线槽的对正，不得扭曲。连接方法如下：每节测斜管上套入连接管的长度的一

半，对正连接管上的槽接下一节管，检查各节管的连接良好及导向槽对接正确后才能铺设，为防止泥砂从连

接管段进入管内，在路堤外面的测斜管接管均应以重300克的无纺土工布包裹，外用塑料绳扎紧，无纺土工

布接口处用电工胶布粘接。观测点横断面见图1。

　

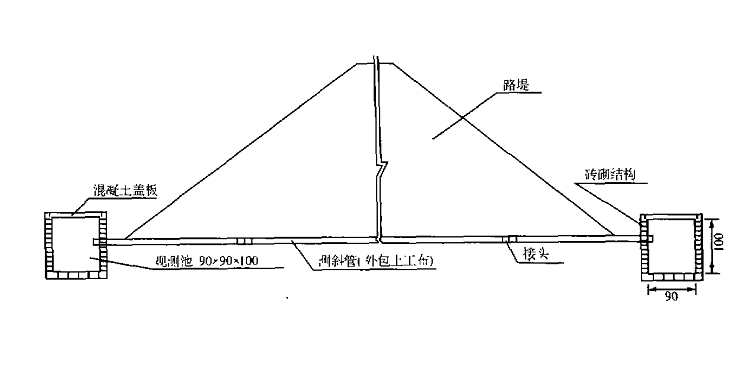

图1 观测点横断面图（单位：㎝）

5测斜管铺设时，一对导槽要垂直放置，另一对导槽要水平放置，并预先在测斜管内穿入测绳（或细钢丝绳）一根，用于测量时拉测头用。

2、 沉降观测：

1在两个出口处测管口的水平高程。

2做好考证表的记录，主要内容包括轴向位置、孔号、二个孔口高程、管长、测量仪器型号、率定系数、埋

设人员及日期等。

3测量时先要做好仪器的率定工作，在导管口水平处设置水平点，使仪器在孔口处调零。

4将电缆线与指示器连接、测头、电缆、仪器要连接正确。

5仪器调零时，要先把测头导轮对准垂直导槽放在导管内3～5min，使测头与地下温度平衡。

6测量时，一端缓慢地拉测绳、另一端缓慢地放电缆，使测头在管道内行走平稳，两端配对讲机联络，以保

证动作协调，每50㎝为一测点、待读数器稳定后，读取数字，来回往返读数2～3次、在同一测点的数字力求

准确，误差不得超过0.3～0.5㎜。

7测量结束后，进行资料的整理、分析。
