概述:

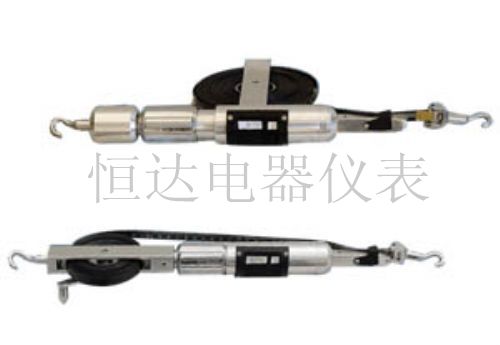

　　HD-3型钢尺收敛计是用于测量两点间相对距离的一种便携式仪器。其构造同百分表、钢尺、恒力弹簧、挂钩、调节螺母等组成。仪器结构简单，操作方便，体积小，重量轻，是用来测量地下厂房、坑道、隧道式炕口对应的墙体间或顶面到地面间距的微小变化，也可以用于监测结构与支承的变形，以及测量不稳定边坡的移动性。

验收与保管:

　　l、用户收到仪器后，应开箱验收，检查仪器的数量及配件是否与装箱单相符，如有缺损请及时与我厂联系。
　　 2、仪器应有装箱单、检验合格证及使用说明书。
　　 3、仪器应放置在干燥通风、无腐蚀的环境中，搬运时应小心轻放，切勿剧烈震动。

使用前的准备工作：

　　l、测量断面选择
　　 根据设计要求可参照图2中的典型量测方式选择测点位置。
　　 2、测头制作
　　 测头可用ф14的长杆膨胀螺栓或ф16～ф22螺纹钢筋20—30厘米。任顶端加工一个M6×25左右的螺孔，把不锈钢制作的挂钩拧上即可。我厂备有膨胀螺栓式测头及不锈钢挂钩供用户选择。
　　 3、测头埋没
　　 在岩壁或砼测点位置用冲击钻打一个稍大于膨胀螺栓直径的孔，然后将膨胀螺栓拧紧。在岩石破碎较严重的地方，可用冲击钻或攒了打一个较深较大的孔，然后用快干水泥砂浆测头埋入，待砂浆凝固即可。

使用前准备工作
1.测量断面选择
根据设计要求可参照图2中的典型量测方式选择测点位置                               2.测头制作
测头可用ф14的长杆膨胀螺栓或ф16～ф22螺纹钢筋20-30厘米.在加工一个M6*25左右的螺孔,把不锈钢制作的挂钩拧上即可.我厂备有膨胀螺栓测头及不锈钢挂钩拱用户选择.
3.测头埋没在岩壁或砼测点位置用冲击钻打一个稍大于膨胀螺栓直径的孔,然后交将膨胀螺栓拧紧.在岩石破碎较严重的地方,可有冲击钻或攒子打一个较深较大的孔,然后用快干水泥砂浆凝固即可.

使用方法：

　　收敛计观测窗面板上有两条直线，第一条直线存观测窗的中央，第二条线靠近观测窗的下限，观测窗内还有一条直线称为第三条直线，收敛观测时，转动调节螺母使钢尺收紧到观测窗内第三条直线与面板上的直线重合时读取测值，这里需要提醒的是：测距在lO米以内用面板的第：条直线与第二条直线重合即可；测距任10米以上必须用面板上的第一条直线与第三条直线重合才正确。
　　 l、将收敛计百分表读数预调在25-30mm位置。
　　 2、将收敛计钢尺挂钩分别挂在两个测点上，然后收紧钢尺，将销钉插入钢尺卜适当的小孔内，并用卡钩将钢尺固定。
　　 3、转动调节螺母，使钢尺收紧到观测窗巾的读数线与面板上刻度线成一直线为止。读取钢尺及百分表中的数值，两者本加即可得到测点距离。
　　 4、每次测量完毕后，先松开调节螺母，然后退出卜钩将钢尺取，擦净收好，并定期涂上防锈油脂。
