一、概述

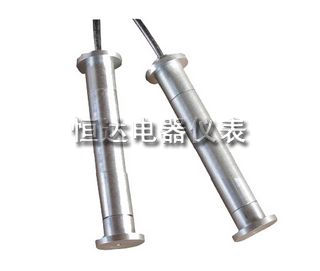

YBJ-510型振弦式混凝土应变计采用振弦式弹性梁结构,适用于长期埋设在混凝土结构的梁、柱、桩基、支撑、档土墙、水工建筑物、衬砌、墩与底脚及其基岩中,监测其应力与应变;并可同步测量埋设点的温度。加装配套附件可组成多向应变计组,无应力计及岩基变位计。并可加装温度传感器,同步测量埋设点的温度。
二、技术性能指标
规格
10 cm
测量范围
拉:0
- 800με
压:0
- 1200με
分辨率
≤0.08%F·S
非线性度
≤1.0%F·S
综合误差
≤1.5%F·
S
工作温度
-25℃~+60℃
三、计算公式
ε=K (fi2-fo2)
式中:ε-为结构物的应变量(με);
K ---
应变计的标定系数(με/Hz2);
fi
---
实时测量频率
fo
---
初始频率
四、安装使用
由于应变计对受力极为敏感,在拿放时应小心谨慎,不能让应变计活动端受到冲击。安装前先测量其读数是否稳定并保持在2000Hz左右。
根据设计要求,确定应变计的埋设位置。埋设仪器的角度误差应不超过1°,位置误差应不超过2cm。埋设仪器周围的混凝上回填时,要小心填筑,剔除混凝土中8cm以上的大骨料,人工分层振捣密实。填料时应距仪器1.5m以上,振捣时振捣器与仪器距离大于振动半径,不小于1m。埋设时,应保持仪器的正确位置和方位,及时检测,发现问题要及时处理或更换仪器。
五、注意事项
5.1本仪器应在额定测量范围内工作。
5.2仪器引出电缆可达1000米(另购)。用户订货时未加以说明,均以2米长度接线出厂。
5.3根据现场需要接长电缆时,应注意接头处的防水密封要可靠。
5.4仪器未使用放置12个月以上时,使用前应重新标定。
