Ⅰ. Introduction
Asthemost preciseinstrument tomeasurewater level,steel rule water gauge is usually usedinmeasuringthe water level of well, bore and water level pipe,andit’sespecially adaptable to water table observation in water power engineering or patrol inspection of earth-rock dam phreatic line.This instrumentcan be used not only during construction period but also for long-term safety monitoring of engineering. What's more, it conforms to“Earthand RockfillDamSafetyMonitoringTechnicalCriterion (SL60-94)”.
Ⅱ. Main technical indices
|
Specifications |
30 |
50 |
100 |
150 |
|
Measured Depth（m） |
0~30 |
0~50 |
0~100 |
0~150 |
|
Least Count (mm) |
1.0 |
|||
|
Repeatability Error (mm) |
±2.0 |
|||
|
Weight（Kg） |
3.5 |
4.5 |
6.5 |
8 |
|
Working Voltage(V) |
DC=9 |
|||
一、概述
SWJ-80型钢尺水位计是提供一种测量水位最精确的方法，通常用于测量井，钻孔及水位管中的水位，特别适合于水电工程中地下水位的观测或土石坝体的坝体浸润线的人工巡检。本仪器即可在施工期间使用，也可作为工程的长期安全监测用。符合土石坝安全监测技术规范（SL60-94）
二、主要技术指标
|
规格 |
30 |
50 |
100 |
150 |
|
测量深度（m） |
0~30 |
0~50 |
0~100 |
0~150 |
|
最小读数（mm） |
1.0 |
|||
|
重复性读数（mm） |
±2.0 |
|||
|
重量（kg） |
3.5 |
4.5 |
6.5 |
8 |
|
工作电压（V） |
DC=9 |
|||
三、原理结构
水位变化量的测读有两大部分组成：
1、地下材料埋入部分，由水位管和底盖组成（另购）

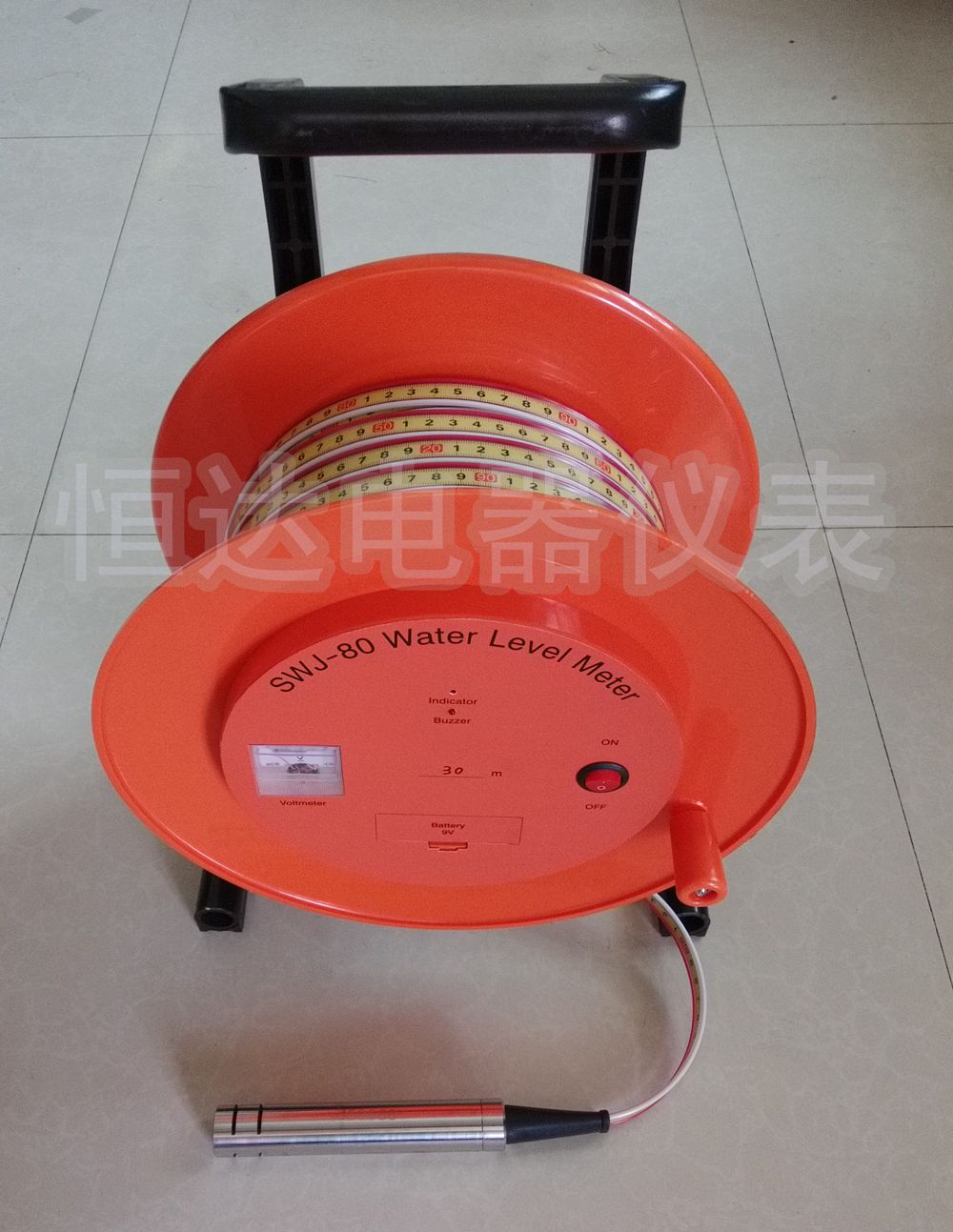

2、地面接收仪器——钢尺水位计，由测头，钢尺电缆，接收系统和绕线盘等组成。
测头部分：不锈钢制成，内部安装了水阻接触点，当触点接触到水面时，便会接通接收系统，当触点离开水面时，就会关闭接收系统。
钢尺电缆部分：由钢尺和导线采用塑胶工艺合而为一，即防止了钢尺锈蚀，又简化了操作过程，测读更加方便，准确。
接收系统部分：由音响器、指示灯和峰值指示器组成。音响器发出连续不断的蜂鸣声响，指示灯点亮。
四、使用方法
测量时，让绕线盘自由转动后，按下电源按钮，把测头放入水位管内，手拿钢尺电缆，让测头缓慢的向下移动，当测头的接触点接触到水面时接收系统的音响器会发出连续不断的蜂鸣声。此时读出钢尺电缆在管口处的深度尺寸，即为地下水位离管口的距离。（若在噪声比较大的环境中测量时，蜂鸣器听不见，可观测指示灯 。
